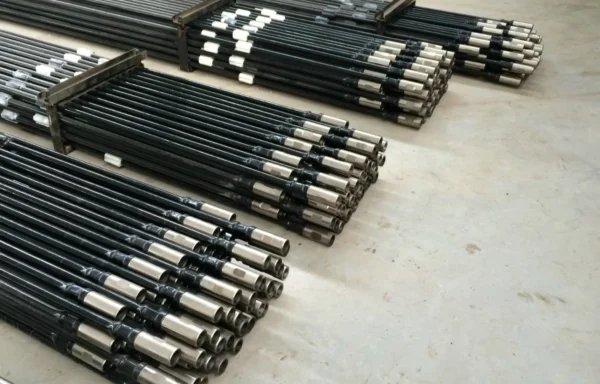

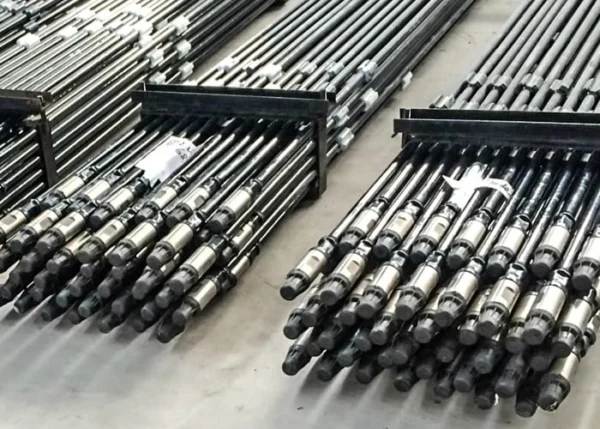

Sucker Rod
Sucker Rod
The sucker rod is a slender rod in a pumping well. It is connected with a smooth rod on top and a pumping pump on the bottom to transfer power.
➣ Sucker rod designed and manufactured according to API 11B.
➣ The sucker rod is a slender rod in a pumping well. It is connected with a smooth rod on top and a pumping pump on the bottom to transfer power.
Specification
| Nominal size | Φ16（5/8″） | Φ19（3/4″） | Φ22（7/8″） | Φ25（1″） | Φ29（11/8″） |
| Diameter of rod | 15.88+0.18-0.36 | 19.05+0.20-0.41 | 22.23+0.20-0.41 | 25.40+0.23-0.46 | 28.58+0.25-0.51 |
| （0.625+0.007-0.014） | （0.750+0.008-0.016） | （0.875+0.008-0.016） | （1.000+0.009-0.018） | （1.125+0.010-0.020） | |
| Shoulder diameter of pin end | 31.8+0.13-0.25 | 38.1+0.13-0.25 | 41.3+0.13-0.25 | 50.8+0.13-0.25 | 57.2+0.13-0.25 |
| （1.250+0.005-0.010） | （1.500+0.005-0.010） | （1.625+0.005-0.010） | （2.000+0.005-0.010） | （2.250+0.005-0.010） | |
| Width of wrench square | 22.2（0.875） | 25.4（1.000） | 25.4（1.000） | 33.3（1.313） | 38.1（1.500） |
| Length of wrench square | 31.8（1.250） | 31.8（1.250） | 31.8（1.250） | 38.1（1.500） | 41.3（1.625） |
| Length of sucker rod (API Standard) | 508（20） | 508（20） | 508（20） | 508（20） | 508（20） |
| 1118（44） | 1118（44） | 1118（44） | 1118（44） | 1118（44） | |
| 1727（68） | 1727（68） | 1727（68） | 1727（68） | 1727（68） | |
| 2337（92） | 2337（92） | 2337（92） | 2337（92） | 2337（92） | |
| 2946（116） | 2946（116） | 2946（116） | 2946（116） | 2946（116） | |
| 7518（296） | 7518（296） | 7518（296） | 7518（296） | 7518（296） | |
| 9042（356） | 9042（356） | 9042（356） | 9042（356） | 9042（356） | |
| Length of sucker rod (Chinese Standard) | 900，1400，1900, | 900，1400，1900, | 900，1400，1900, | 900，1400，1900, | 900，1400，1900, |
| 2400,2900,3400, | 2400,2900,3400, | 2400,2900,3400, | 2400,2900,3400, | 2400,2900,3400, | |
| 79,009,900 | 79,009,900 | 79,009,900 | 79,009,900 | 79,009,900 | |
| Upset flange diameter | 31.1+0.13-3.17 | 35.7+0.13-3.17 | 38.1+0.13-3.17 | 48.4+0.13-3.17 | 55.6+0.13-3.17 |
| （1.219+0.005-0.125） | （1.406+0.005-0.125） | （1.500+0.005-0.125） | （1.906+0.005-0.125） | （2.188+0.005-0.125） | |
| AR±3.2（±0.125） | 47.6（1.875） | 57.1（2.250） | 66.7（2.625） | 76.2（3.000） | 85.7（3.375） |
| CR+1.59-0.40 | 3.2（0.125） | 3.2（0.125） | 4.8（0.188） | 4.8（0.188） | 4.8（0.188） |
| （+0.063-0.016） |
